Vízszintmérő készülék – Lézermart koaxiális szalaggal
Solinst Model 102
A Solinst Model 102 vízszintmérő készülék talajvízszint mérésre lett kifejlesztve, lehetővé téve a mérést kis átmérőjű csövekben illetve piezométerekben is.
További vízszintmérő készülékek szintén megtalálhatóak a Solinst kínálatában, mint például a Model 101 illetve Model 101B, melyek könnyen olvasható és javítható szalaggal vannak ellátva.
Működési elv:
A Model 102 vízszintmérő készülék kétféle kisátmérőjű szonda kialakítással választható, mely vékony koaxiális szalaghoz van csatlakoztatva és a szalag egy jól kiegyensúlyozott, ergonomikus dobra van feltekerve. A készülék egy hagyományos 9V-os elemmel üzemeltethető.
Ha a szalag végén lévő szonda vízzel érintkezik, az áramkör záródik és fény illetve tisztán hallható hangjelzés indukálódik. A vízszint ekkor a szalagról közvetlenül leolvasható.
A készüléken található érzékenységszabályozó segítségével a fény és hangjelzés kiiktatható, amíg a szonda „csak” a nedves kútfallal érintkezik, valamint biztosítható, hogy a jelzések mind alacsony mind magas vezetőképességű közegben is működjenek.
Szondák
A Model 102 szondafejei rugalmasságra lettek kifejlesztve, a hozzájuk kapcsolódó súlyok kisebb részre bontásával. A szondacsúcsokban található érzékelők süllyesztett kialakításának köszönhetően a nedves kútfalon történő fals mérések száma minimálisra csökkenthető.
P4 szonda: 4 mm x 38 mm méretű rozsdamentes acél szonda (10 g). Ideális kisebb átmérőjű kutakban történő mérésekhez.
P10 szonda: 10 mm x 70 mm méretű rozsdamentes acél szonda 10 db súllyal (174 g). Ez a nehezebb szonda ideális nagyobb mélységben történő mérésekhez.
Lézergravírozott koaxiális kábel
A koaxiális kábel egy tartós polietilén bevonattal van ellátva. A milliméterenként vagy 1/100 ft egységenként ellátott lézergravírozott jelölések rendkívül tartósak és pontos mérést tesznek lehetővé.
A szalag könnyen feltekerhető, rugalmas és 30 és 300 m közötti hosszúságban elérhető.
A szalagban futó külső, réz vezetőszálak biztosítják a flexibilitást, míg a belső részen futó rozsdamentes acél vezetőszálak a szilárdságot biztosítják. Könnyen javítható.
Jellemzők:
Kedvező ár - Solinst minőség alacsony áron

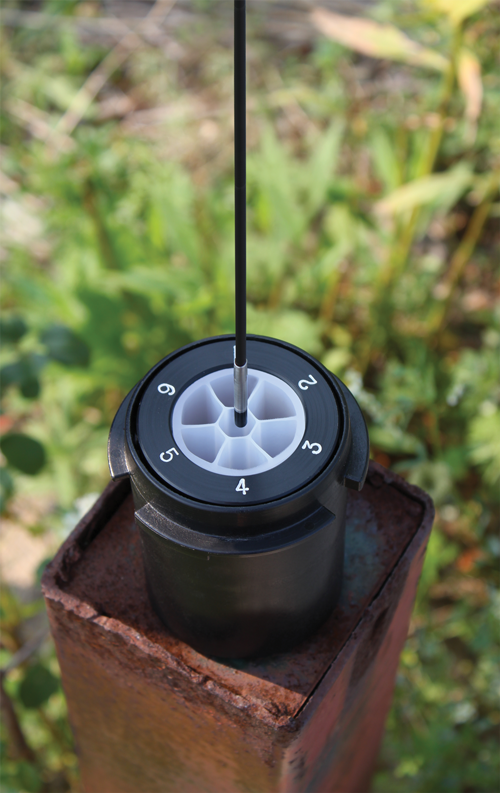

Keskeny kialakítás - 4 mm átmérőjű szondafej, akár CMT kutakban is alkalmazható
Hosszú élettartam - Robosztus korróziónak ellenálló alkatrészek
- Erős, flexibilis szalag, mely könnyen toldható/javítható
- Minden alkatrésze cserélhető
Pontosság - Jelölések milliméterenként vagy 1/100 ft egységenként
Kábeldobok
A Solinst vízszintmérő készülékek ergonomikusak, könnyen használhatóak. A dob tartós, egyenletes járású, könnyen hordozható. Minden készülék fel van szerelve szondatartóval, szalaglefutást gátló dobfékkel és egy szalagvezetővel. A dobon található egy könnyen hozzáférhető elemtartó rekesz, egy - az érzékenységet is szabályozó - ki/be kapcsoló gomb, egy fény- és hangjelző, és egy elemtesztelő gomb.
A mini készülékhez tartozó dob kialakítása erős, ám mégis nagyon kompakt és könnyen hordozható. Szintén fel van szerelve egy - az érzékenységet is szabályozó - ki/be kapcsoló gombbal, egy fény- és hangjelzővel és egy elemtesztelő gombbal.
Méretek
A Solinst Model 102-es típusú készülékek az alábbi szabványos méretekben kaphatók:
102M Mini vízszintmérő készülék: 25 m
102 Vízszintmérő készülék: 30 m; 60 m; 100 m; 150 m; 250 m; 300 m

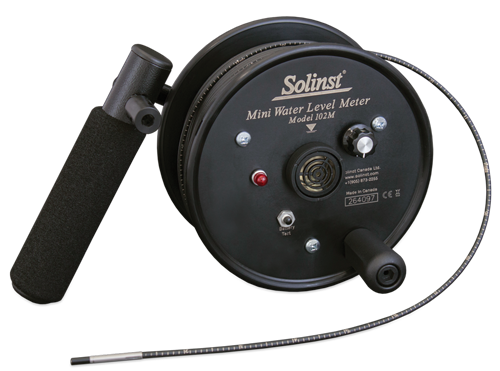

Mini vízszintmérő készülék - Lézermart koaxiális kábellel
Solinst Model 102M
A Model 102M mini vízszintmérő készüléknél a kis átmérőjű szonda egy vékony lézergravírozott koaxiális szalaghoz van csatlakoztatva, a szalag pedig egy kisméretű, könnyű kézi dobra van feltekerve. A készülék akár egy hátizsákban is könnyen elfér. A jelölések a szalagon milliméterenként vagy 1/100 ft egységenként találhatók.
A 102M Model 25 m-es kivitelben kapható P4-es vagy P10-es szondával felszerelve.
Kiegészítők

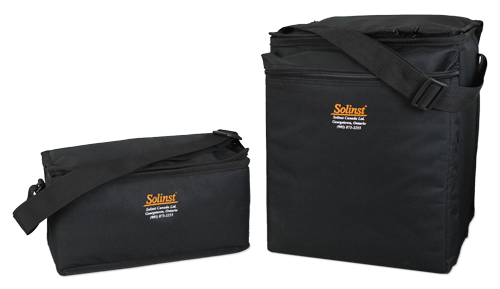

Szállítótáska
A nylonnal bélelt strapabíró táska kényelmes vállpánttal, zipzáros első zsebbel és felső résszel, valamint a nyirkosság elvezetésére kialakított szellőzőnyílással kapható a vízszintmérőkhöz. (A mini készülékhez tartozó szállítótáska nem rendelkezik zsebbel.) A szállítótáska a készüléknek nem alaptartozéka, csak kiegészítőként rendelhető.
Cserélhető részek
A szondafej, a szalag és a vízszintmérő egyéb részei is elérhetőek, így egy esetleges meghibásodás esetén könnyen beszerezhetők és cserélhetők az egyes alkatrészek.

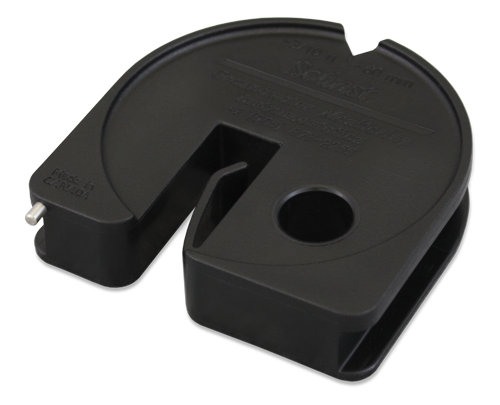

Szalagvezető
A szalagvezető minden szalagos műszernek állandó tartozéka. A kútfal tetejére helyezve, érdes vagy hegyes kútfejeknél megvédi a szalagot a károsodástól. Javítja a mérések leolvasásának pontosságát.
