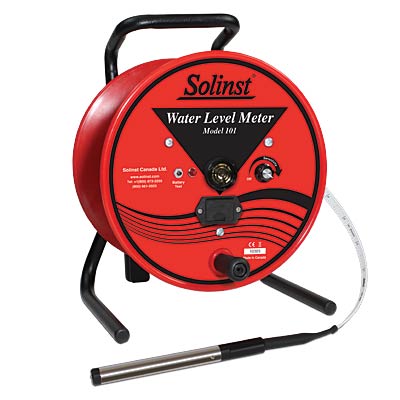

Vízszintmérő készülék
Solinst Model 101
Kutakban, fúrólyukakban, csövekben, tartályokban a vízmélység meghatározására a Solinst 101-es modelljei kiválóan alkalmasak, melyek könnyen kezelhetők, tartósak és milliméter pontosságúak.
A 101-es modellnek kétféle változata létezik. A Model 101/P7-es vízszintmérő készüléket 500 psi nyomásnak ellenálló szonda és lézer gravírozott PVDF szalag jellemez. A Model 101/P2 vízszintmérő készüléket egy könnyen és egyszerűen javítható/cserélhető szonda (nagy vízoszlopnyomásnak nem lehet kitenni) és hőnyomott polietilén szalag jellemez. A modellcsalád legolcsóbb változata a koaxiális kábellel ellátott Model 102-es vízszintmérő készülék és a Model 102M Mini vízszintmérő készülék, mely kis átmérőjű kutakhoz/csövekhez lett kifejlesztve.
Működési elv
A Model 101-es vízszintmérő készüléknél a korróziónak ellenálló rozsdamentes acél szondafej egy folyamatos jelölésű lapos szalaghoz van csatlakoztatva, a szalag pedig egy jól kiegyensúlyozott dobra van feltekerve. A készülék egy hagyományos 9V-os elemmel üzemeltethető.
A szondacsúcsban található elektródákban a vízzel való érintkezés hatására záródik az áramkör, mely ennek következtében fény és hangjelzést indukál. A vízszint ekkor a szalagról közvetlenül leolvasható.
A készüléken található érzékenységszabályozó segítségével a fény és hangjelzés kiiktatható, amíg a szonda „csak” a nedves kútfallal érintkezik, valamint biztosítható, hogy a jelzések mind alacsony mind magas vezetőképességű közegben is működjenek.

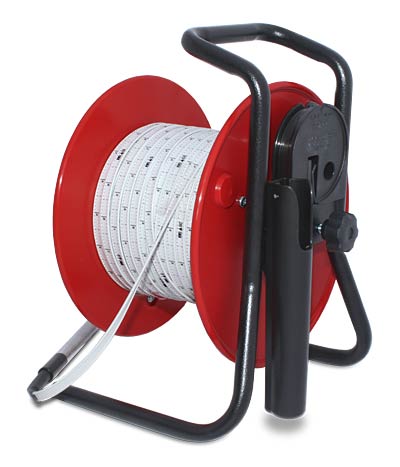

Kábeldobok
A Solinst vízszintmérő készülékek ergonómikusak, könnyen használhatók. A dob tartós egyenletes járású. Minden készülék fel van szerelve szondatartóval, szalaglefutást gátló dobfékkel és egy szalagvezetővel. A dobon található egy elemtartó, egy az érzékenységet is szabályozó ki/be kapcsoló, egy fény és hangjelző, és egy elemtesztelő gomb.

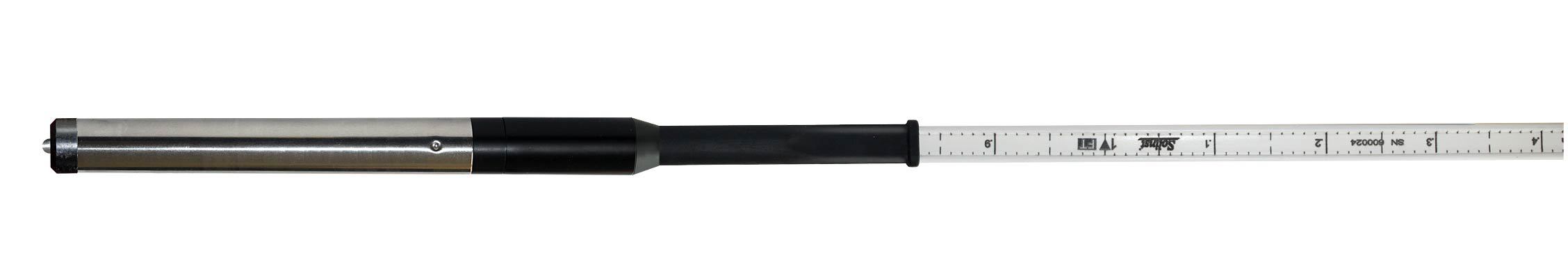

P7-es szonda
A P7-es szondafej 300 m-es mélységig a vízbe meríthető, ezért ideális akár a kúttalp mélységének mérésére is. Az érzékelő egység a szondafej csúcsán helyezkedik el. A szondafej és a szalag csatlakozása úgy lett kialakítva, hogy a szondafej szükség esetén könnyen és gyorsan cserélhető legye.
Méret: 16 mm x 137 mm
Súly: 128 g
PVDF Lézermart szalag
A Model 101 P7 vízszintmérő készülék extrém tartós PVDF anyagú (egyfajta fluorpolimer, melynek jó mechanikai, termikus és villamosszigetelő tulajdonságai vannak) lapos szalaggal van ellátva. A szalagban található vezetők 13 rozsdamentes acélszálat és 6 rézbevonatú acélszálat tartalmaznak, melynek köszönhetően a szalag nyúlásmentes és nagy szakítószilárdsággal rendelkezik. A szalag ú.n. kutyacsont formájú kialakítása megakadályozza, hogy a szalag használat közben a nedves kútfalhoz tapadjon. A szalag sérülés esetén könnyen cserélhető/toldható/javítható.
A 10 mm széles szalagon milliméterenként vagy 1/100 ft egységenként találhatók a beosztások, a szalag akár 1500 m-es hosszban is elérhető.
LM2: Feliratozva minden láb és annak tizedrészei, jelölés minden 1/100 ft egységenként
LM3: Feliratozva minden méter és centiméter, jelölés milliméterenként
Tulajdonságok:
Pontosság:• Jelölések milliméterenként vagy 1/100 ft egységenként
• Nemzeti szabványoknak megfelelő
• Az érzékenység állítható a vezetőképesség függvényében
• Elkerülhetőek a nedves kútfallal történő érintkezésből adódó hibás mérések
Megbízhatóság:• Folyamatos lézermart jelölések
• Nyúlásmentes PVDF szalag rozsdamentes acél vezetőszálakkal
Hosszú élettartam:• Tartós, korróziónak ellenálló alkatrészek
• Erős, flexibilis szalag
• Könnyú ragasztani vagy cserélni
Flexibilis: • A PVDF szalag a többi 101-es típusú készülékre is felszerelhető
P2 Szonda
A P2 szonda úgy lett tervezve, hogy elkerülhetővé váljanak a nedves kútfallal történő érintkezésből adódó hibás mérések. A szonda rozsdamentes acél burkolata neoprén, hőre zsugorodó, szigetelő tömlővel csatlakozik a szalaghoz. A P2 szonda nem alkalmas a több méter mélyen történő vízbemerítésre. Az egyszerű kialakításnak köszönhetően könnyen javítható.
Méret: 14 mm x 190 mm
Súly: 200 g
Polyetilén szalag:
A Model 101 P2 vízszintmérő készülék kiváló minőségű flexibilis polietilén szalaggal van ellátva. A milliméterenként vagy 1/100 ft egységenként ellátott hőnyomott jelölések rendkívül pontos mérést tesznek lehetővé. A 10 mm széles szalag akár 300 m hosszúságban is beszerezhető.
A szalagban futó vezető 7 rozsdamentes acélszálból áll ami ellenáll a korróziónak, tartós és gyakorlatilag nyúlásmentes. A szalag nagyon egyszerűen cserélhető/toldható/javítható. A szalag ú.n. kutyacsont formájú kialakítása megakadályozza, hogy a szalag használat közben a nedves kútfalhoz tapadjon.
M2: Feliratozva minden láb és annak tizedrészei, jelölés minden 1/100 ft egységenként
M3: Feliratozva minden méter és centiméter, jelölés milliméterenként
Méretek
A Solinst Model 101-es típusú készülékek az alábbi szabványos szalag méretekben kaphatók:
30 m; 60 m; 100 m; 150 m; 250 m; 300 m; 400 m*; 500 m*; 600 m*
* a 400 m; 500 m és 600 m csak PVDF szalaggal rendelhető.
További kiegészítők

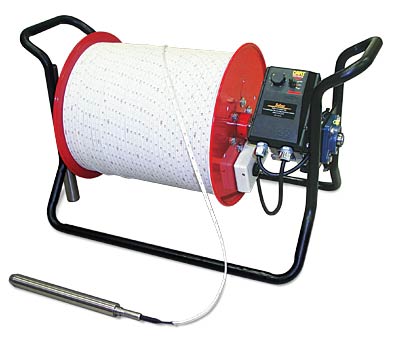

Elektromos dob
Ha nagy mélységben kívánjuk megmérni a vízszintet, akkor az elektromos dob segítségével ezt gyorsabban és kevésbé fáradságos munkával tehetjük meg.

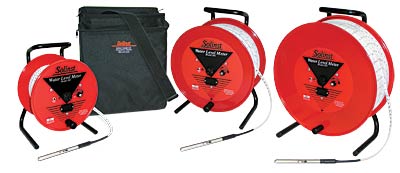

Szállítótáska
A nylonnal bélelt strapabíró táska kényelmes vállpánttal, zipzáros első zsebbel és felső résszel, valamint a nyirkosság elvezetésére kialakított szellőző nyílással kapható a kis és közepes méretű vízszintmérőkhöz.
Cserélhető részek
A szondafej, a szalag és a vízszintmérő egyéb részei is cserélhetőek, így egy esetleges meghibásodás esetén könnyen beszerezhetők és cserélhetők az egyes alkatrészek.

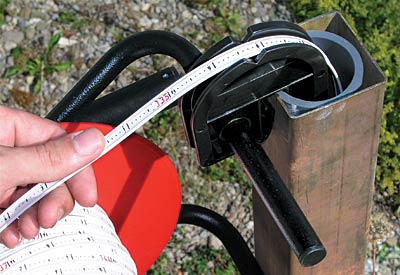

Szalagvezető
A szalagvezető minden szalagos műszernek állandó tartozéka. Érdes vagy hegyes kútfejeknél megvédi a szalagot a károsodástól.
